VULCAN-T 225 V

VULCAN-T 225 V est un caisson non motorisé de rejet vertical conçu pour le désenfumage dans les ERP, les IGH et les cuisines professionnelles. Il permet d’atteindre des débits jusqu’à 50 000 m3/h et est certifié par le CTICM selon la NF EN 12101-3.

DESCRIPTION:

Caisson utilisé en désenfumage dans les ERP, les IGH et les cuisines professionnelles. Le caisson VULCAN-T 225 V permet d’atteindre des débits jusqu’à 50 000 m3/h. Ces caissons sont certifiés par le CTICM selon la NF EN 12101-3.

CONSTRUCTION:

Caisson en tôle d’acier galvanisé reposant sur un châssis en U. Conçu pour un fonctionnement à l’extérieur ou à l’intérieur. Ventilateur à action double ouïe d’aspiration. Moteur triphasé 230/400 V ou 400/690 V – IP 55. Classe F – 1500 tr/mn (hors du flux d’air). Transmission par poulies à moyeu amovible et courroies trapézoïdales (hors du flux d’air). 2 paliers à semelles en fonte. Pare-pluie moteur en acier galvanisé. Ouïe d’aspiration du caisson libre. Soufflage horizontal ou vertical. Moteur à droite ou à gauche (dans le sens de l’air).

Désignation:

Préciser à la commande :

1. Débit et pression souhaités.
2. Sens de soufflage : en ligne (suffixe « H ») ou à 90° (suffixe « V »).
3. Position du moteur par rapport au ventilateur et dans le sens de l’air: droite (suffixe « d ») version standard ou gauche (suffixe « g »).

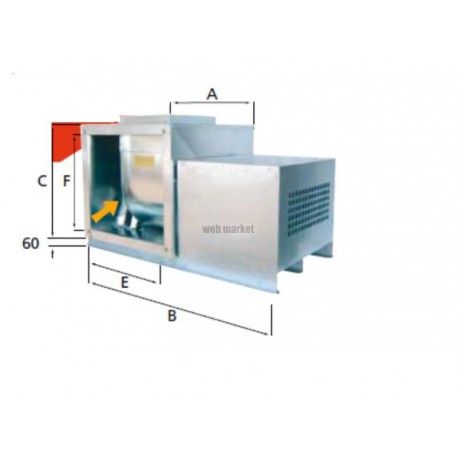

DIMENSIONS:

Type VULCAN-T: 225

Dimensions (mm): A 548 • B 964 • C 492 • D 294 • E 413 • F 393

Poids maxi: 106 kg
