VULCAN-T 315 H

Caisson non motorisé rejet horizontal ref. VULCAN-T 315H

DESCRIPTION:

Utilisé en désenfumage dans les eRP et les cuisines professionnelles. Le caisson VULCAN-T permet d’atteindre des débits jusqu’à 50 000 m³/h. Ces caissons sont certifiés par le CTICM selon NF EN 12101-3.

CONSTRUCTION:
Caisson en tôle d’acier galvanisé reposant sur un châssis en U. Conçu pour un fonctionnement à l’extérieur ou à l’intérieur. Ventilateur à action double ouïe d’aspiration. Moteur triphasé 230/400 V ou 400/690 V – IP 55. Classe F – 1500 tr/mn (hors du flux d’air). Transmission par poulies à moyeu amovible et courroies trapézoïdales (hors du flux d’air). 2 paliers à semelles en fonte. Pare-pluie moteur en acier galvanisé. Ouïe d’aspiration du caisson libre. Soufflage horizontal ou vertical. Moteur à droite ou à gauche (dans le sens de l’air).

Désignation:

Préciser à la commande:
1) débit et pression souhaités.
2) sens de soufflage: en ligne (suffixe “H”) (version standard) ou à 90° (suffixe “V”).
3) position du moteur par rapport au ventilateur et dans le sens de l’air: droite (suffixe “d”) version standard ou gauche (suffixe “g”).

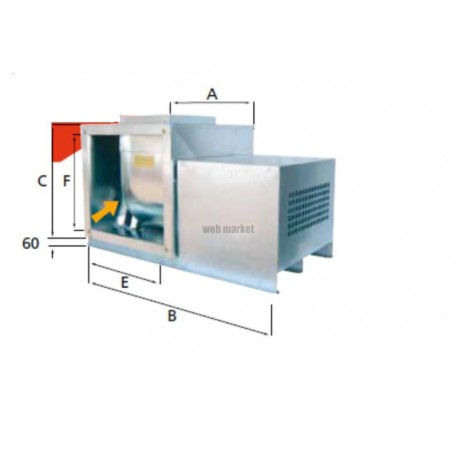

Dimensions:
A (mm): 756
B (mm): 1300
C (mm): 650
D (mm): 410
E (mm): 622
F (mm): 550
Poids maxi kg: 176
