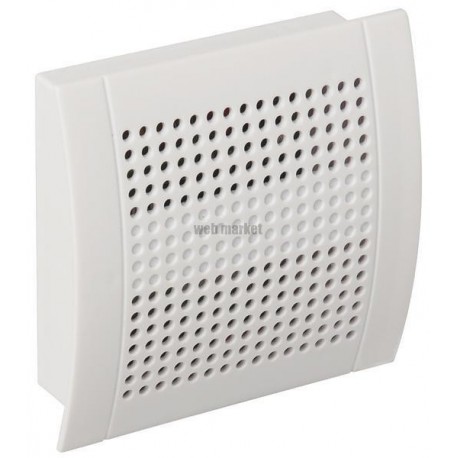

ALDES Capteur CO2 MOD du système de régulation de débit VMT sous avis technique

DOMAINE D'APPLICATION:

Système VMT Mod.
Application monozone et multizone.
Détection CO2

DESCRIPTION:

Il permet de mesurer des concentrations de CO2 dans un local.
Le principe est une mesure d'absorption des rayons infrarouges afin d'en déterminer une concentration dans un local.
La mesure de CO2 n'est pas affectée par la poussière et la vapeur d'eau.
La plage de mesure du capteur est 0 à 2000 ppm.
Seuil de déclenchement: 1100 ppm par défaut ( sous Avis Avis Technique).
Seuil réglable entre 700 et 1700 ppm par pas de 200 ppm via un commutateur (hors Avis Technique).
Le signal de sortie est proportionnel à la concentration ambiante mesurée.
Temps de réponse < 7 minutes.
Consommation du capteur: 500 mA.
MISE EN OEUVRE:
Relié au système par 3 fils de section 1.5 ou 2.5 mm².
Le 3e fil apporte l'alimentation supplémentaire nécessaire au fonctionnement du capteur CO2.

A brancher sur la borne V+ du module Pilot Mod.
Nombre maximum de Capteurs CO2 Mod par module principal Pilot Mod:
Installation au mur dans le local desservi.
Hauteur d'installation montage mural: de 1.5 à 3.5 m.
Eviter les courants d'air (portes. soufflage...) et les zones morte (étagères. rideaux...).
Eviter la proximité des sources de chaleur et des occupants (rayon de 1 à 2 m d'un poste de travail).
