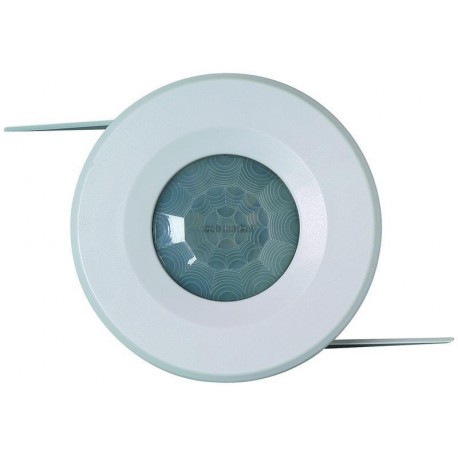

ALDES Capteur présence OPTIC MOD du système de régulation de débit sous avis technique

DOMAINE D'APPLICATION:

Système VMT ModApplication monozone et multizoneAvec détections Agito.

DESCRIPTION:

Les mouvements effectués dans la pièce sont détectés par le détecteur optique (rayonnement infrarouge) qui envoie des impulsions électriques(0-1) vers le module principal pour traitement de l'information.

Le détecteur optique est composé:

- D'une lentille de Fresnel.

- De capteur pyroélectriques.

Possède une LED témoin de visualisation des détections

MISE EN ŒUVRE:

Relié au système par 2 fils uniquement section 1.5 ou 2.5mm2.

Nombre maximum de Capteurs Optic Mod par module principal Pilot Mod: 8.

Les détecteurs se fixent dans le faux-plafond dans un trou de diamètre 62 à 70 mm.

Emplacement des détecteurs:

- Utilisation Présence: Zone de détection = zone située à 1 m des parois 4 m x 4 m.

Hauteur max. installation position plafond: 3.5 m.

Hauteur max. installation position murale: environ 2.5 m.

- Utilisation Agito: Distance optimale entre 2 détecteurs: 2.4 à 4.2 m.

Zone de détection = zone située à 1 m des parois.

Hauteur max installation position plafond: 3.5 m.
