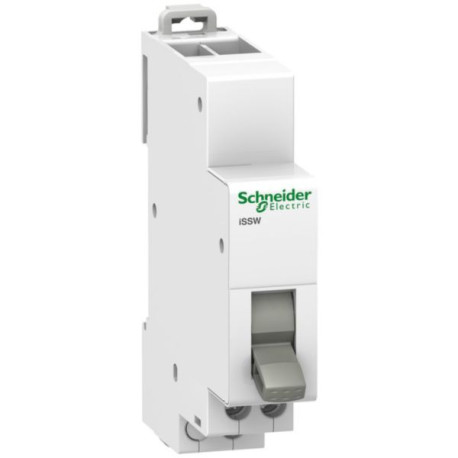

Issw commutateur 2 pos 1of 20a mg a9e18070

Cet Acti9 iSSW est un inverseur utilisé pour la commande manuelle des circuits électriques. Commutateur à 2 positions avec 1 contact inverseur (1 C/O). La paroi déphasée peut être divisée pour permettre le passage de tous les types de jeux de barres. Il est livré avec des bornes décalées pour simplifier la connexion. Le couple de serrage de la connexion est de 1 N.m pour le type de tournevis PZ1. La tension assignée d'emploi est de 250 Vca. Le courant assigné d'emploi Ie est de 20 A. La fréquence de fonctionnement est de 50 Hz. Le raccordement permet des câbles en cuivre rigides de 0,5 mm² minimum à 2 x 2,5 mm² maximum. La connexion permet des câbles flexibles ou en cuivre avec ferrule de 0,5 mm² minimum à 2 x 2,5 mm² maximum. Le nombre de cycles d'ouverture et de fermeture (O-C) est 30000. L'endurance est 30000 opérations avec la catégorie de courant AC22 sous cos phi=0,8. La largeur en pas de 9 mm est de 2. Les dimensions sont (l) 18 mm x (H) 82 mm x (P) 75 mm. La température de fonctionnement est comprise entre -20 °C et +50 °C. La température de stockage est comprise entre -40 °C et +70 °C. Il est conforme aux normes IEC 60669-1 et IEC 60947-5-1.
Les plus :
Aptitude au sectionnement selon les normes CEI 60947-5-1 et CEI 60669-1 Permet le contrôle manuel des circuits électriques Idéalement adapté à un usage résidentiel et à un petit usage commercial Fonctionne de manière fiable dans des environnements où la température peut atteindre 50°C
Conseils d'utilisation :
À installer sur rail DIN.
