VULCAN-T 400 H

Le caisson non motorisé rejet horizontal VULCAN-T 400 H est conçu pour le désenfumage dans les ERP, les IGH et les cuisines professionnelles. Il atteint des débits jusqu’à 50 000 m3/h et est certifié par le CTICM selon NF EN 12101-3.

DESCRIPTION :

Utilisé en désenfumage dans les ERP et les cuisines professionnelles, le caisson VULCAN-T permet d’atteindre des débits jusqu’à 50 000 m3/h. Ces caissons sont certifiés par le CTICM selon NF EN 12101-3.

CONSTRUCTION :

• Caisson en tôle d’acier galvanisé reposant sur un châssis en U.
• Conçu pour un fonctionnement à l’extérieur ou à l’intérieur.
• Ventilateur à action double ouïe d’aspiration.
• Moteur triphasé 230/400 V ou 400/690 V – IP 55.
• Classe F – 1500 tr/min (hors du flux d’air).
• Transmission par poulies à moyeu amovible et courroies trapézoïdales (hors du flux d’air).
• 2 paliers à semelles en fonte.
• Pare-pluie moteur en acier galvanisé.
• Ouïe d’aspiration du caisson libre.
• Soufflage horizontal ou vertical.
• Moteur à droite ou à gauche (dans le sens de l’air).

DÉSIGNATION À LA COMMANDE :

• 1) Débit et pression souhaités.
• 2) Sens de soufflage: en ligne (suffixe “H”) version standard ou à 90° (suffixe “V”).
• 3) Position du moteur par rapport au ventilateur et dans le sens de l’air: droite (suffixe “d”) version standard ou gauche (suffixe “g”).

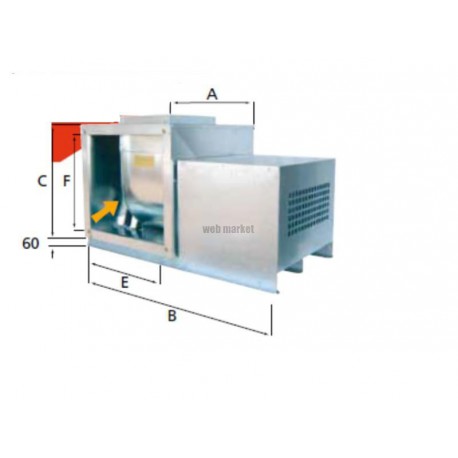

DIMENSIONS :

• Type VULCAN-T: 400, jusqu’à 9,2 kW, à partir de 11 kW.
• A (mm): 951
• B (mm): 1487 / 1612
• C (mm): 785
• D (mm): 513
• E (mm): 808
• F (mm): 685
• Poids maxi (kg): 238 – 268
