VULCAN-T 500 V

DESCRIPTION :

Utilisé en désenfumage dans les ERP et les igH ainsi que dans les cuisines professionnelles. Le caisson VULCAN-T 500 V permet d’atteindre des débits jusqu’à 50 000 m3/h.

CONSTRUCTION :

Caisson en tôle d’acier galvanisé reposant sur un châssis en U. Conçu pour un fonctionnement à l’extérieur ou à l’intérieur. Ventilateur à action double ouïe d’aspiration. Moteur triphasé 230/400 V ou 400/690 V - IP 55. Classe f - 1500 tr/mn (hors du flux d’air). Transmission par poulies à moyeu amovible et courroies trapézoïdales (hors du flux d’air). 2 paliers à semelles en fonte. Pare-pluie moteur en acier galvanisé. Ouïe d’aspiration du caisson libre. Soufflage horizontal ou vertical. Moteur à droite ou à gauche (dans le sens de l’air).

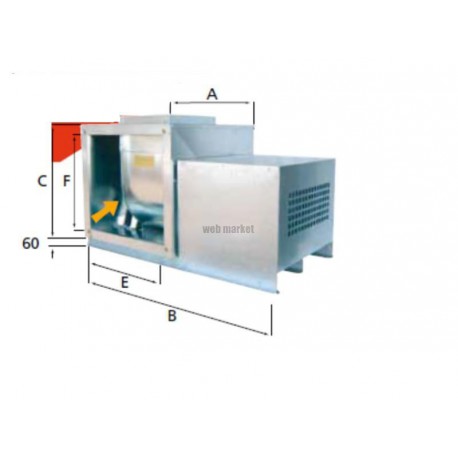

DIMENSIONS :

Type VULCAN-T : 500 jusqu’à 9.2 kW de 11 à 18.5 kW
A (mm): 1182
B (mm): 1750, 1845
C (mm): 965
D (mm): 644
E (mm): 1039
F (mm): 865
Poids maxi (kg): 318.387

Courbes
Caractéristiques :
Les courbes sont exprimées en pression statique (pression disponible au caisson). Ventilateur raccordé au soufflage et à l’aspiration selon la norme ISO 5801.

Pdyn : pression à ajouter à la pression demandée si le ventilateur n’est pas raccordé au soufflage.
