11044000
03/04/2025

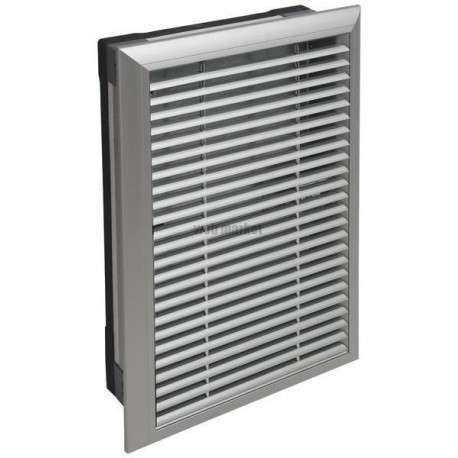

OPTONE-H + grille 1/1 Vantail VDS 24
Dimensions : L400 mm × H650 mm
MISE EN OEUVRE:
En applique sur un conduit de désenfumage CF 1h. Fixation de OPTONE-H + Grille sur son contre-cadre (4 vis fournis). Le contre-cadre est recommandé pour assurer une bonne géométrie à l'ensemble et donc une bonne étanchéité, et garantir un démontage éventuel du volet.
Le volet OPTONE-H + Grille est toujours installé clips en haut afin de positionner le noyau d'ailettes:
- Vers le bas pour un volet VB.
- Vers le haut pour un volet VH. Fiche de mise en oeuvre disponible auprès de votre agence ALDES.
GAMME STANDARD:
Le volet OPTONE-H + Grille est en stock national. Il est équipé d'un déclencheur à émission de courant 24 volts (VDS 24). Le volet n'est pas équipé de contact de signalisation et ne peut pas en recevoir. Pour un volet muni de contacts de signalisation, utiliser la gamme OPTONE.
ATTENTION: ajouter des contacts de signalisation réduit le passage libre. Prendre OPTONE 400x700 ou 450x650
Le volet et sa grille esthétique à noyau amovible sont fournis.
Pour une mise en oeuvre en conduit béton ajouter au moins 10 mm de scellement. Autre dimension utiliser la gamme OPTONE.
Caractéristiques: Optone-H + Grille, 1/1 vantail, VDS24, dimension 400x650.
