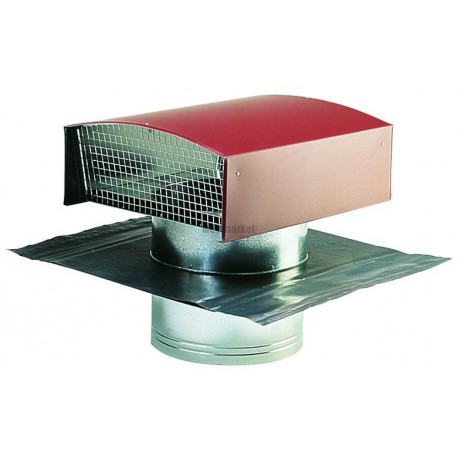

ALDES Sortie de toiture D400 finission tuile

DOMAINE D'APPLICATION:

Sortie de toit pour VMC et traitement d'air dans l'habitat collectif et les immeubles tertiaires.
Utilisation en amenée d'air comme en rejet d'air.
Evacuation de hotte de cuisine possible.

DESCRIPTION:

La sortie de toit STS est en acier galvanisé.

Elle est composée de :

1- un chapeau pare-pluie rotatif équipé d'une grille de protection (amovible) .
2 - une plaque support de couverture équipée de quatre feuillards de fixation.
3 - un ft de raccordement de conduit.

Finition :

- modèle tuile: peinture lisse brique (RAL 8012).

MISE EN ŒUVRE:

TOITURE TUILE.

En partie basse, glisser la plaque de plomb dans les rebords de la plaque support (fixer celle-ci à l'aide des deux feuillards).

Coller la bande de mousse étanche sur la partie haute et sur les côtés de la plaque support en descendant d'environ 10 cm sur la plaque de plomb.

Sur le haut et sur les côtés. les tuiles doivent être remises en place sur la bande de mousse.

En partie basse. façonner la plaque de plomb sur les tuiles pour assurer une bonne étanchéité.

La jonction plaque de plomb-embase doit être mastiquée après mise en place.

La tête rotative permet d'orienter la sortie de toit de faon la plus favorable et ce quel que soit la configuration du toit.
