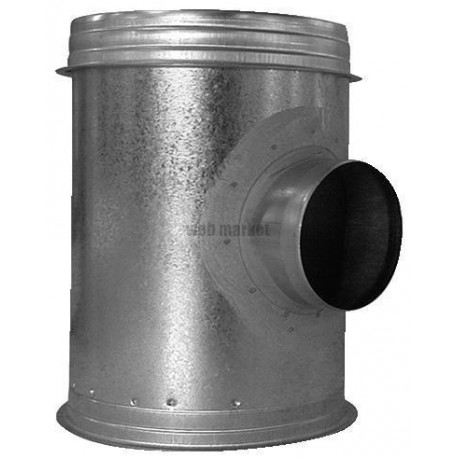

ALDES Caisson piquage aluminium - Diamètre 250/355 mm

DOMAINE D'APPLICATION:

Caisson piquage (ou Té-souche) spécifique aux colonnes VMC gaz débouchant en combles ou bien débouchant en terrasse pour lesquelles le relevé d'étanchéité est réalisé avant la pose du CP.

Matériel conforme au exigences du DTU 68-2.

Version CP2A (Aéraulique / Acoustique): idéal en

VMC gaz où les contraintes de dimensionnement sont plus exigeantes ; 35 % de pertes de charge en moins (soit -7 Pa à 4 m/s) et atténuation du bruit du ventilateur (-7 dB (A) ).

Les caractéristiques aérauliques du CP2A diminuent la depression nécessaire au ventilateur et donc peuvent permettre de choisir un ventilateur moins puissant. donc moins bruyant et moins consommateur d'énergie.

DESCRIPTION:

Jonc d'arrêt sur le corps pour maintenir le bouchon en position stable: limite les risques de fuites.

Version 2A:

- Acoustique : mousse acoustique M1 à haute atténuation.

- Aéraulique : déflecteur en tôle alu qui s'enlève et se remet sans aucun outil.

Encombrement réduit pour une installation facilitée:

- L = 300 mm pour B = 200 mm.

- L = 400 mm pour B de 250 à 450 mm.

- L = 648 mm pour B de 500 à 630 mm.
